精密光学棱镜定制指南 从异形玻璃棱镜到鲍威尔棱镜与屋脊棱镜

引言

在现代光学系统中，棱镜作为核心光学元件之一，承担着光束偏转、分光、色散、图像翻转等关键功能。无论是工业检测、医疗设备，还是照相机与望远镜等消费光学产品，棱镜的精度与设计直接决定了整个系统的成像质量与稳定性。针对多样化应用场景，异形玻璃棱镜、鲍威尔棱镜、屋脊棱镜等定制化产品以及搭载优质光学玻璃（wl）的棱镜方案，正成为光学工程师与设备厂商的重要选择。

一、光学棱镜的主要类型与功能

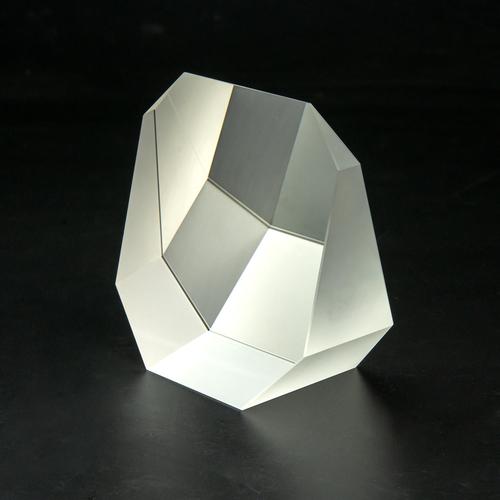

1. 异形玻璃棱镜

异形玻璃棱镜指非标准几何形状的光学棱镜，包括不规则多边形、自由曲面棱镜、微棱镜阵列等。其设计灵活度高，可根据光路需求实现特定角度偏转、光束整形或空间合束。在激光扫描、光谱分析、生物成像等应用中，异形棱镜能够大幅简化系统结构，减少元件数量并降低装调难度。定制异形棱镜的关键在于精确的面形控制与镀膜工艺匹配。

2. 鲍威尔棱镜（Powell Prism）

鲍威尔棱镜是一种用于将激光束整形为均匀线光束的特殊光学元件。与传统柱面透镜相比，鲍威尔棱镜产生的线光斑能量分布更为均匀，边缘清晰，直线度高。其广泛应用于机器视觉、激光测量、条码扫描、结构光三维重建等领域。定制鲍威尔棱镜时，需根据激光波长、线宽要求及工作距离优化非球面轮廓参数，并采用高质量光学玻璃确保低散射与高透过率。

3. 屋脊棱镜（Roof Prism）

屋脊棱镜由两个相互垂直的反射面构成屋脊结构，可将图像进行倒像并实现光线折转。常见于双筒望远镜、单反相机取景器及部分瞄准镜中。屋脊棱镜的优势在于能够在紧凑体积内完成图像正像，且光路折叠效率高、轴向长度短。其制造难点在于屋脊角（通常为90°）的精度控制与屋脊面的面形质量，任何偏差都会导致图像重影或分辨率下降。

4. 照相机与望远镜光学棱镜

照相机棱镜（如五棱镜）用于单反相机取景光路中将倒像转为正像；望远镜棱镜（如保罗棱镜、屋脊棱镜）用于折叠光路并实现正像观察。这类棱镜对材料均匀性、内部气泡与条纹要求极高，通常选用高折射率、低色散的光学玻璃。定制时需综合考虑通光口径、棱镜角度、镀膜反射率及环境适应性。

二、光学玻璃（wl）的材料选型

“wl”代表光学玻璃材料体系中强调波长适用性与透过性能的一类选型方向（具体材料牌号可依据实际波长需求确定）。棱镜定制中常用的光学玻璃包括：

• 冕牌玻璃（如BK7）：透射范围宽、化学稳定性好，适用于可见光至近红外波段的通用棱镜。
• 火石玻璃（如F2、SF11）：高折射率、高色散，适合需要色散补偿或紧凑光路设计的棱镜。
• 熔融石英：紫外至红外宽谱透射，热膨胀系数低，适用于高功率激光与苛刻环境。

材料选型需匹配工作波长、折射率要求、热稳定性及机械加工性能。对于鲍威尔棱镜线光束整形，材料内部均匀性尤为重要；对于屋脊棱镜，则需关注应力双折射对成像对比度的影响。

三、棱镜定制流程与关键控制点

1. 需求分析与光路仿真：明确波长、通光孔径、角度公差、面形精度（如λ/4、λ/10）、表面质量（如40-20、20-10）及镀膜要求。
2. 材料切割与粗磨：根据棱镜几何尺寸选择合适玻璃毛坯，控制切割方向以减少内应力。
3. 精密研磨与抛光：采用数控研磨与抛光工艺，确保角度精度（可达秒级）与面形精度。屋脊棱镜的屋脊角需严格控制，异形棱镜的复杂曲面需借助五轴加工或磁流变抛光。
4. 镀膜：根据功能需求镀制增透膜、高反膜或分光膜，鲍威尔棱镜常需在出射面镀制特定波段的增透膜以降低损耗。
5. 检测与装配：使用干涉仪、自准直仪、角度测量仪等设备检验角度与面形，通过点光源或激光测试线光束均匀性/成像质量。

四、典型应用领域

• 机器视觉与激光加工：鲍威尔棱镜用于线激光扫描与三维轮廓测量。
• 消费光学：照相机五棱镜、望远镜屋脊棱镜确保便携设备的高画质观察体验。
• 医疗与生物仪器：异形棱镜用于内窥镜光路折叠、流式细胞术光束整形。
• 科研与航空航天：各类定制棱镜用于光谱仪、干涉仪及星敏感器光路。

五、定制棱镜的常见质量指标

| 指标 | 典型要求 |
|------|----------|
| 角度公差 | ±5″～±30″（视类型） |
| 面形精度 | λ/4～λ/10 @632.8nm |
| 表面质量 | 40-20 或 20-10 |
| 尺寸公差 | ±0.05mm～±0.1mm |
| 镀膜反射率/透过率 | 依需求定制 |

##

异形玻璃棱镜、鲍威尔棱镜、屋脊棱镜以及照相机望远镜用光学棱镜的定制，是一项融合光学设计、精密加工与材料科学的系统工程。选用合适的光学玻璃（wl选型思路）并严格控制角度、面形与镀膜质量，才能为各类光学系统提供稳定可靠的核心元件。随着激光应用与成像技术的不断演进，高精度、多功能、小尺寸的定制棱镜需求将持续增长，推动光学制造向更高水平发展。
