K9棒镜与石英导光棒光学玻璃材质在内窥镜柱面镜中的应用

引言

在现代医疗微创诊断与治疗中，内窥镜系统的成像质量与光传输效率直接关系到临床诊疗的准确性。作为内窥镜光学系统的核心无源元件，K9棒镜（柱面镜）与石英导光棒凭借优异的光学玻璃材质特性，分别承担成像光路中继与照明光传导的关键功能。本文从材料特性、元件功能及系统集成角度，探讨二者在内窥镜等医疗器械中的应用价值。

一、K9棒镜：成像光路中的柱面中继元件

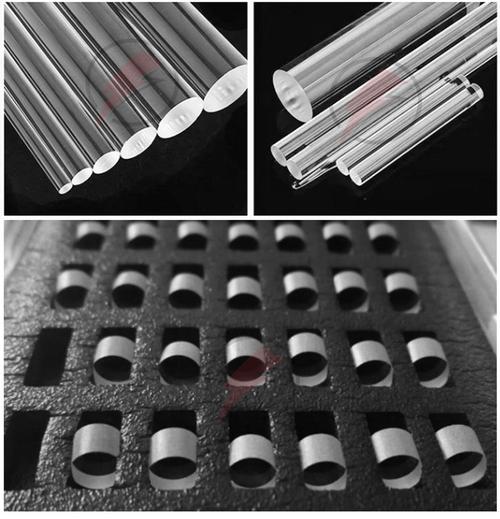

K9玻璃（相当于中国牌号K9，国际对应BK7类硼硅酸盐玻璃）具有透射率高、光学均匀性好、化学稳定性优良及加工工艺成熟等优势。以K9光学玻璃制成的棒镜（柱面镜）通常为圆柱形实心棒体，两端面经精密抛光并镀制增透膜，侧面可进行磨砂或镀膜处理以抑制杂散光。

在内窥镜硬管光学系统中，K9棒镜作为柱面中继透镜使用：物体经物镜成像后，由多级棒镜依次中继传输至目镜或图像传感器。柱面结构使光路在有限直径的管内实现较长距离传输，同时保持较高的数值孔径与分辨率。相比传统透镜组，棒镜方案结构紧凑、装配同轴度高，有助于减小镜体直径并提升成像一致性。

二、石英导光棒：高效照明光传导的优选

石英玻璃（熔融石英）在紫外至近红外宽波段具有高透过率，热膨胀系数低，耐高温、耐辐照性能优异，适合高强度光源的传导。石英导光棒以高纯度石英玻璃拉制或研磨而成，端面抛光后可实现低损耗的光束耦合与传输。

在内窥镜系统中，石英导光棒连接外部冷光源与镜头前端照明窗口，将照明光高效传输至观察区域。其高透过率可减少光能损失，降低光源功率需求；优异的耐热性使其能承受氙灯、LED等高亮度光源的近距离耦合，保障长时间工作的稳定性。石英导光棒可制成不同直径与长度，适应软镜与硬镜的多样化结构设计。

三、光学玻璃材质与器械适配性

K9玻璃与石英玻璃同为典型光学玻璃材质，前者侧重成像光路的折射与中继，后者侧重照明光路的高效传导。两者在内窥镜器械中的组合应用，可实现"成像+照明"双通道的功能集成。在制造层面，光学玻璃棒料可经切割、研磨、抛光、镀膜等精密加工工序，形成满足医疗器械要求的柱面镜与导光棒元件；严格的清洁与灭菌兼容性评估也是器械集成的必要环节。
